КРИН НИ 450 250-450 0,01 Нутромер индикаторный

Нутромеры индикаторные типа НИ (далее по тексту - нутромеры) предназначены для измерений внутренних размеров от 2 до 450 мм относительным методом.

Нутромеры изготавливаются следующих модификаций:

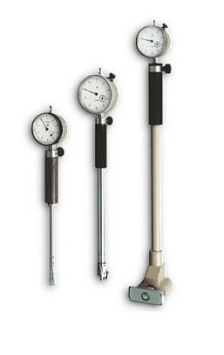

• с измерительным устройством цангового типа (рисунок 1),
• с подвижным измерительным стержнем и центрирующим мостиком, который служит для совмещения линии измерений с осевой плоскостью измеряемого отверстия (рисунок 2).

Нутромеры состоят из следующих элементов: корпуса, отсчетного устройства, удлинительного стержня, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика (кроме нутромеров с измерительным устройством цангового типа). Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменного измерительного стержня. Настройка производится по аттестованным установочным кольцам или блокам концевых мер длины с боковиками.

Нутромеры с диапазонами измерений от 2 до 3 мм и от 3 до 6 мм изготавливаются только с измерительным устройством цангового типа. Нутромеры с диапазоном измерений от 6 до 10 мм изготавливаются как с измерительным устройством цангового типа, так и с подвижным измерительным стержнем и центрирующим мостиком. Нутромеры с нижним пределом измерений свыше 10 мм изготавливаются только с подвижным измерительным стержнем без центрирующего мостика.

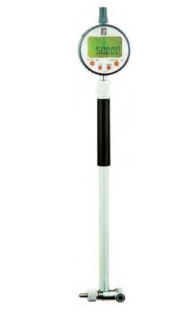

Все нутромеры могут комплектоваться на выбор аналоговой измерительной головкой с ценой деления 0,001 мм или 0,01 мм или цифровой измерительной головкой с шагом дискретности 0,01; 0,005; 0,002 или 0,001 мм.

Нутромер индикаторный НИ – предназначен для измерения внутренних размеров относительным методом. В нутромерах моделей НИ-10 и НИ-18 величина перемещения подвижного измерительного стержня передается на отсчетное устройство при помощи клиновой передачи, а в нутромерах НИ-50 – НИ-450 – посредством рычажной передачи.

В моделях НИ-700 и НИ-1000 подвижный измерительный стержень контактирует непосредственно с отсчетным устройством. Для совмещения лини иизмерения с осевой плоскостью измеряемого отверстия нутромеры снабжены центрирующим мостиком (нутромер НИ-10 может не иметь центрирующего мостика).

Настройка нутромера на требуемый размер может производиться как по аттестованным кольцам,так и по блокам концевых мер длины с боковинами. Нутромеры НИ производства КРИН поставляются с первичной заводской поверкой, для других производителей поверка заказывается дополнительно.

Характеристики НИ 450 250-450 0,01

Предел допускаемой абсолютной погрешности нутромеров с ценой деления (шагом дискретности) 0,01 мм или 0,005 мм, включая допускаемую абсолютную погрешность отсчетного устройства, при температуре (20 ± 5) ºС и относительной влажности до 80 % при температуре 25 ºС
